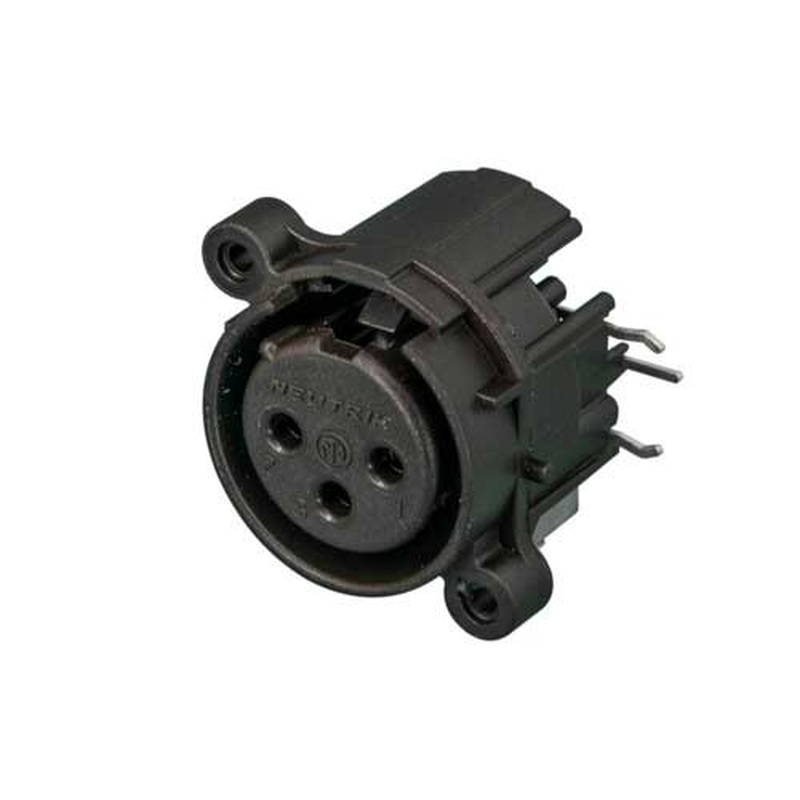

El NC3FAHR1-0 es un conector de chasis XLR hembra de 3 pines, diseñado para la serie A y fabricado en color negro con contactos en oro. Su construcción optimizada combina un cuerpo redondo de plástico de alta rentabilidad con una carcasa de poliamida de excelente resistencia, garantizando una solución robusta y económica para la integración en paneles frontales de equipos de audio profesional.
Su montaje lateral derecho en PCB y el diseño de contacto tipo Tulipán con alta presión de contacto aseguran una conexión fiable y duradera, incluso bajo condiciones de uso intensivo. La incorporación de un resorte de retención en lugar de un pestillo simplifica el proceso de montaje y aumenta la vida útil del conector. Además, la conexión a tierra se logra mediante el pin 1, que se enlaza directamente al panel frontal y a la carcasa, eliminando la necesidad de un contacto de tierra independiente y reduciendo la complejidad del diseño.
El NC3FAHR1-0 ofrece una mayor densidad de empaquetado, con receptáculos XLR más pequeños y un intervalo de 23 mm entre centros, lo que permite una instalación más compacta sin sacrificar la calidad de la señal. Su recorte del panel frontal y la compatibilidad total con el diseño de PCB de la serie A garantizan una integración perfecta en sistemas existentes.
Este conector es ideal para aplicaciones en sistemas de audio profesional, equipos de transmisión y dispositivos de control de audio que requieran una conexión fiable y de bajo perfil. Su robustez, junto con las certificaciones ambientales (UL 94 V‑0, IEC 61076‑2‑103, IP 40) y el rango de temperatura de –30 °C a +80 °C, lo convierten en la opción preferida para entornos exigentes y de alta fiabilidad.
Especificaciones:
- Serie: A
- Color: Negro
- Contactos: Oro
- Montaje: Lateral derecho en PCB
- Cuerpo: Redondo de plástico
- Conexión a tierra: Pin 1 conectado al panel frontal y a la carcasa (sin contacto independiente)
- Densidad de empaquetado: 23 mm entre centros
- Diseño de contacto: Tulipán con alta presión
- Retención: Resorte (sin pestillo)
- Carcasa: Poliamida
- Flamabilidad: UL 94 V‑0
- Norma: IEC 61076‑2‑103
- Protección: IP 40
- Rango de temperatura: –30 °C a +80 °C
/
