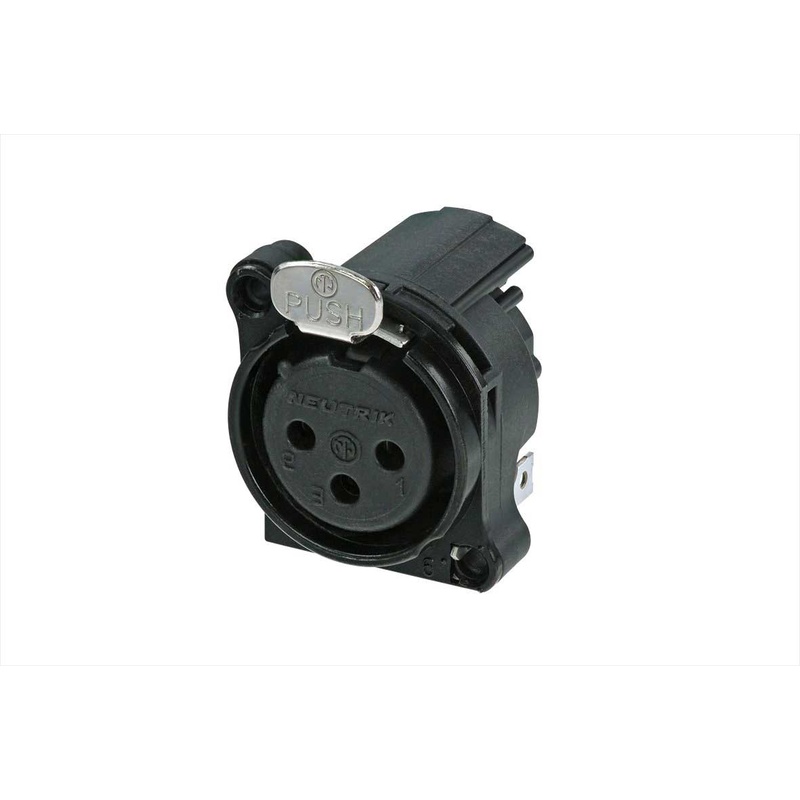

El conector de chasis XLR hembra de 3 pines NC3FBH2-B es la solución definitiva para integraciones de audio de alta fiabilidad en sistemas de sonido profesional y de estudio. Con su diseño compacto y su acabado en cromo negro con contactos de oro, combina estética y rendimiento en un solo componente.
Este conector pertenece a la Serie B y está pensado para montaje horizontal en PCB, lo que facilita su integración en placas de circuito de alta densidad. Su receptáculo XLR más pequeño permite una mayor densidad de empaquetado sin sacrificar la robustez del contacto. El diseño de contacto tipo Tulipán con alta presión garantiza una conexión estable y duradera, reduciendo la posibilidad de desconexiones inesperadas durante operaciones críticas.
La conexión a tierra se gestiona mediante un contacto de tierra separado que se enlaza a la carcasa del conector y al panel frontal, manteniendo el pin 1 libre para señal. Este enfoque no solo protege contra interferencias electromagnéticas (EMC) y ruido de radiofrecuencia (RF), sino que también ofrece un contacto de tierra circunferencial continuo gracias a la brida de montaje metálica, mejorando la protección y la integridad de la señal.
El pestillo de bloqueo de acero Ck67 asegura que el conector permanezca firme bajo vibraciones y golpes, mientras que el inserto de poliamida y la carcasa de zinc garantizan resistencia mecánica y térmica. Además, el conector cumple con las normas de seguridad UL 94 V-0 y IEC 61076-2-103, con protección IP 40 y un rango de temperatura operativa de -30 °C a +80 °C, lo que lo hace apto para entornos industriales y de producción exigentes.
Especificaciones:
- Tipo: Conector de chasis XLR hembra de 3 pines
- Serie: B
- Color: Cromo negro
- Contactos: Oro
- Montaje: Horizontal en PCB
- Conexión a tierra: Separado, conectado a carcasa y panel frontal, sin conexión al pin 1
- Receptáculo XLR: Más pequeño, mayor densidad de empaquetado
- Diseño de contacto: Tulipán, alta presión
- Brida de montaje: Metálica, contacto de tierra circunferencial continuo
- Pestillo de bloqueo: Acero Ck67
- Materiales: Inserto de poliamida, carcasa de zinc
- Inflamabilidad: UL 94 V-0
- Norma: IEC 61076-2-103
- Protección IP: 40
- Rango de temperatura: -30 °C a +80 °C
/
