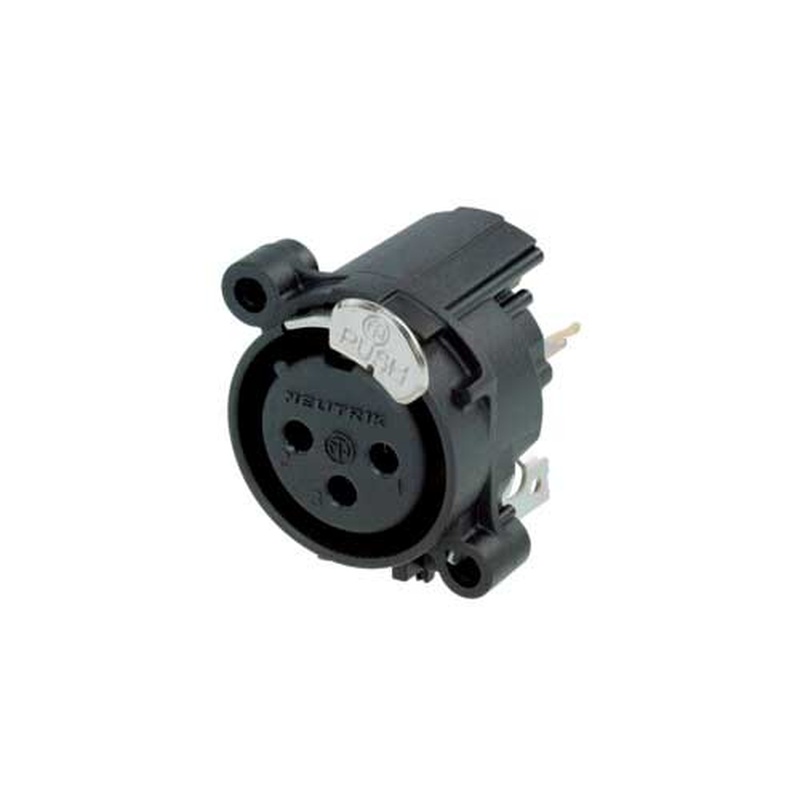

El NC3FAV1-DA es un conector de chasis XLR hembra de 3 pines, diseñado para la serie A y fabricado en color negro con contactos de oro, que garantiza una transmisión de señal de alta calidad y resistencia a la corrosión. Su montaje vertical en PCB y cuerpo redondo de plástico optimizan el espacio, mientras que la conexión a tierra directa del pin 1 al panel frontal y la carcasa elimina la necesidad de un contacto a tierra independiente, simplificando el diseño y reduciendo costos.
Este conector se distingue por su densidad de empaquetado superior: los receptáculos XLR son más pequeños y están espaciados a 23 mm entre centros, lo que permite una mayor integración en paneles con espacio limitado. El diseño de contacto tipo tulipán, con alta presión de contacto, asegura una durabilidad prolongada y una conexión estable, ideal para aplicaciones industriales y de audio profesional.
El sistema de pestillo de empuje asimétrico reduce el consumo de espacio en un 20 %, lo que facilita la instalación en dispositivos compactos sin comprometer la seguridad del conector. Además, el recorte del panel frontal y el diseño de PCB 100 % compatible con la serie A garantizan una instalación sencilla y sin modificaciones adicionales.
La carcasa de poliamida ofrece resistencia mecánica y térmica, mientras que las especificaciones ambientales cumplen con la inflamabilidad UL94 V‑0, la norma IEC 61076‑2‑103, la protección IP 40 y un rango de temperatura operativo de –30 °C a +80 °C, asegurando un rendimiento fiable en entornos exigentes.
Especificaciones:
- Tipo: Conector de chasis XLR hembra de 3 pines, serie A
- Color: Negro
- Contactos: Oro
- Montaje: Vertical en PCB
- Conexión a tierra: Pin 1 conectado a la carcasa y panel frontal
- Espaciado receptáculos: 23 mm entre centros
- Diseño de contacto: Tulipán, alta presión
- Pestillo: Empuje asimétrico, ahorro de espacio ~20 %
- Material carcasa: Poliamida
- Inflamabilidad: UL94 V‑0
- Norma: IEC 61076‑2‑103
- Protección: IP 40
- Rango de temperatura: –30 °C a +80 °C
/
