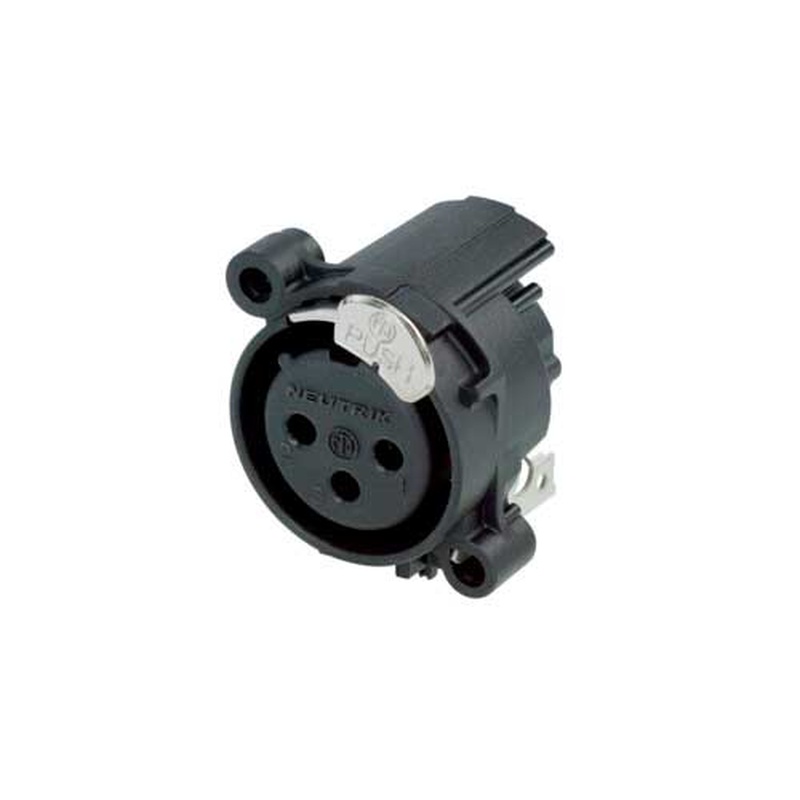

El NC3FAH1-DA es un conector de chasis XLR hembra de 3 pines, diseñado para la serie A y pensado para ofrecer una solución de conexión robusta y económica en equipos de audio profesional. Su carcasa de color negro y contactos en oro combinan estética y rendimiento, mientras que el montaje horizontal en PCB facilita su integración en placas de circuito de alta densidad.
La ingeniería del NC3FAH1-DA se centra en la eficiencia y la fiabilidad. El pin 1 actúa como tierra conectándose directamente al panel frontal y a la carcasa del conector, eliminando la necesidad de un punto de tierra independiente y reduciendo la complejidad del cableado. Los receptáculos XLR más pequeños, con una separación de 23 mm entre centros, permiten una mayor densidad de empaquetado sin sacrificar la estabilidad de la conexión.
Su diseño de contacto tipo Tulipán garantiza una alta presión de contacto, lo que se traduce en una durabilidad máxima y una transmisión de señal limpia y consistente. El recorte del panel frontal y la compatibilidad total con la serie A aseguran que el conector se adapte sin problemas a las configuraciones existentes.
El sistema de pestillo de empuje asimétrico no solo ofrece una operación sencilla, sino que también ahorra aproximadamente un 20 % de espacio, lo que es esencial en aplicaciones donde el tamaño y la organización del panel son críticos.
Construido con carcasa de poliamida, el NC3FAH1-DA cumple con las normas de seguridad y protección más exigentes: inflamabilidad UL94 V‑0, norma IEC 61076‑2‑103, protección IP 40 y un rango de temperatura operativa de –30 °C a +80 °C, lo que lo hace adecuado para entornos industriales y de grabación exigentes.
Especificaciones:
- Tipo: Conector de chasis XLR hembra de 3 pines, Serie A
- Color: Negro
- Contactos: Oro
- Montaje: Horizontal en PCB
- Cuerpo: Redondo de plástico (modelo más rentable)
- Conexión a tierra: Pin 1 conectado al panel frontal y a la carcasa
- Receptáculos: XLR más pequeños, densidad 23 mm entre centros
- Diseño de contacto: Tulipán con alta presión de contacto
- Pestillo: Empuje asimétrico, ahorro de espacio ~20 %
- Material de carcasa: Poliamida
- Inflamabilidad: UL94 V‑0
- Norma: IEC 61076‑2‑103
- Protección: IP 40
- Rango térmico: –30 °C a +80 °C
/
