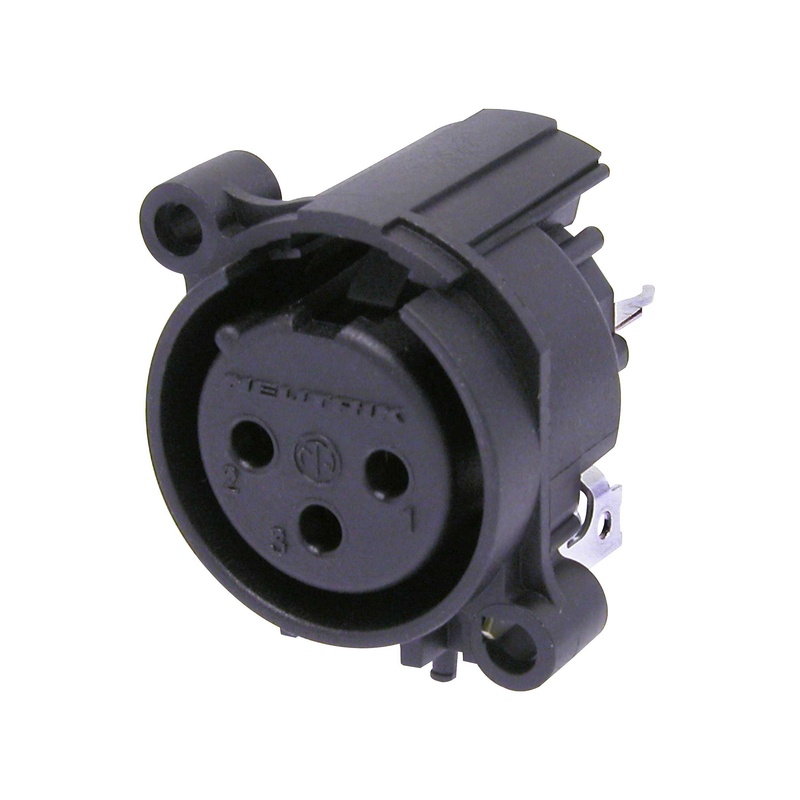

El conector de chasis XLR hembra de 3 pines NC3FAAV1-0 es la solución definitiva para instalaciones de audio profesional que exigen una conexión fiable, compacta y de bajo costo. Su diseño en serie AA lo convierte en una opción estandarizada y ampliamente compatible con equipos de sonido, sistemas de intercomunicación y aplicaciones de monitoreo.
Con un acabado negro y contactos de oro, el NC3FAAV1-0 garantiza una excelente conductividad y resistencia a la corrosión, prolongando la vida útil del conector incluso en entornos exigentes. El montaje vertical en PCB permite una integración sencilla en placas de circuito, optimizando el espacio y facilitando la fabricación masiva.
El cuerpo redondo de plástico, seleccionado por su rentabilidad, no sacrifica la robustez: el diseño tipo tulipán con alta presión de contacto asegura una conexión firme y duradera, reduciendo la posibilidad de desconexiones accidentales. Además, la integración de un resorte de retención en lugar de un pestillo simplifica el proceso de ensamblaje y mejora la fiabilidad a largo plazo.
La conexión a tierra se logra mediante el pin 1, que se enlaza directamente al panel frontal y a la carcasa del conector, evitando la necesidad de un contacto a tierra independiente y reduciendo la complejidad del cableado. Este enfoque contribuye a una mayor seguridad eléctrica y a un menor riesgo de interferencias.
El NC3FAAV1-0 está diseñado para ser 100 % compatible con la serie A en cuanto a recorte del panel frontal y diseño de PCB, lo que facilita la sustitución y actualización de sistemas sin requerir modificaciones adicionales. Su carcasa de poliamida ofrece resistencia mecánica y térmica, mientras que la clasificación UL 94 HB y la norma IEC 61076-2-103 garantizan la seguridad y el cumplimiento de los estándares internacionales.
Con protección IP 40 y un rango de temperatura operativa de –30 °C a +80 °C, este conector es apto para ambientes industriales, de producción musical y de telecomunicaciones donde las condiciones ambientales pueden variar significativamente.
Especificaciones:
- Serie: AA
- Color: Negro
- Contactos: Oro
- Montaje: Vertical en PCB
- Cuerpo: Redondo de plástico económico
- Conexión a tierra: Pin 1 conectado al panel frontal y a la carcasa del conector
- Diseño de contacto: Tulipán con alta presión de contacto
- Compatibilidad PCB: 100 % compatible con la serie A
- Retención: Resorte en lugar de pestillo
- Material de carcasa: Poliamida
- Inflamabilidad: UL 94 HB
- Norma: IEC 61076-2-103
- Protección: IP 40
- Rango de temperatura: –30 °C a +80 °C
/
