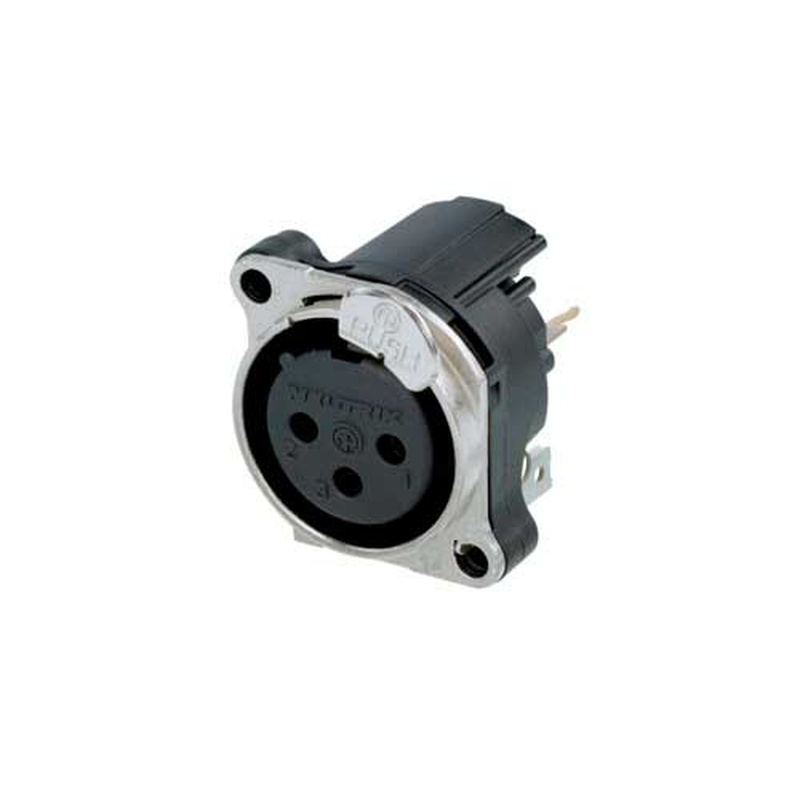

El NC3FBV1-DA es un conector de chasis XLR hembra de 3 pines, perteneciente a la serie B, diseñado para aplicaciones que exigen alta fiabilidad y densidad de empaquetado. Con acabado níquel y contactos en oro, ofrece una excelente conductividad y resistencia a la oxidación.
Su montaje vertical en PCB y la conexión directa del pin 1 al panel frontal y a la carcasa del conector garantizan una conexión a tierra robusta sin necesidad de tierra independiente, lo que simplifica el diseño de la placa y reduce el riesgo de ruido. Los receptáculos XLR más pequeños permiten una mayor densidad de conexiones, ideal para sistemas compactos.
El diseño de contacto tipo Tulipán, con alta presión de contacto, asegura una durabilidad máxima y una señal estable a lo largo del tiempo. La brida de montaje metálica proporciona un contacto de tierra circunferencial continuo con el chasis, optimizando la protección contra interferencias electromagnéticas (EMC) y radiofrecuencia (RF). Además, el sistema de pestillo de empuje asimétrico ahorra espacio, lo que facilita su integración en entornos de alta densidad.
Fabricado con un inserto de poliamida y una carcasa de zinc, el NC3FBV1-DA cumple con la norma UL 94 V‑0, IEC 61076‑2‑103 y ofrece protección IP 40, funcionando de manera fiable en un rango de temperatura de –30 °C a +80 °C. Es la solución ideal para equipos de audio profesional, sistemas de telecomunicaciones y aplicaciones industriales donde la robustez y la calidad de la señal son prioritarias.
Especificaciones:
- Tipo: Conector de chasis XLR hembra de 3 pines (Serie B)
- Color: Níquel
- Contactos: Oro
- Montaje: Vertical en PCB
- Conexión a tierra: Pin 1 conectado al panel frontal y a la carcasa del conector (sin tierra independiente)
- Receptáculos: XLR más pequeños, mayor densidad de empaquetado
- Diseño de contacto: Tulipán con alta presión
- Brida de montaje: Metálica, contacto de tierra circunferencial continuo
- Pestillo: Asimétrico de empuje, ahorro de espacio
- Materiales: Inserto de poliamida, carcasa de zinc
- Especificaciones ambientales: UL 94 V‑0, IEC 61076‑2‑103, IP 40
- Rango de temperatura: –30 °C a +80 °C
/
