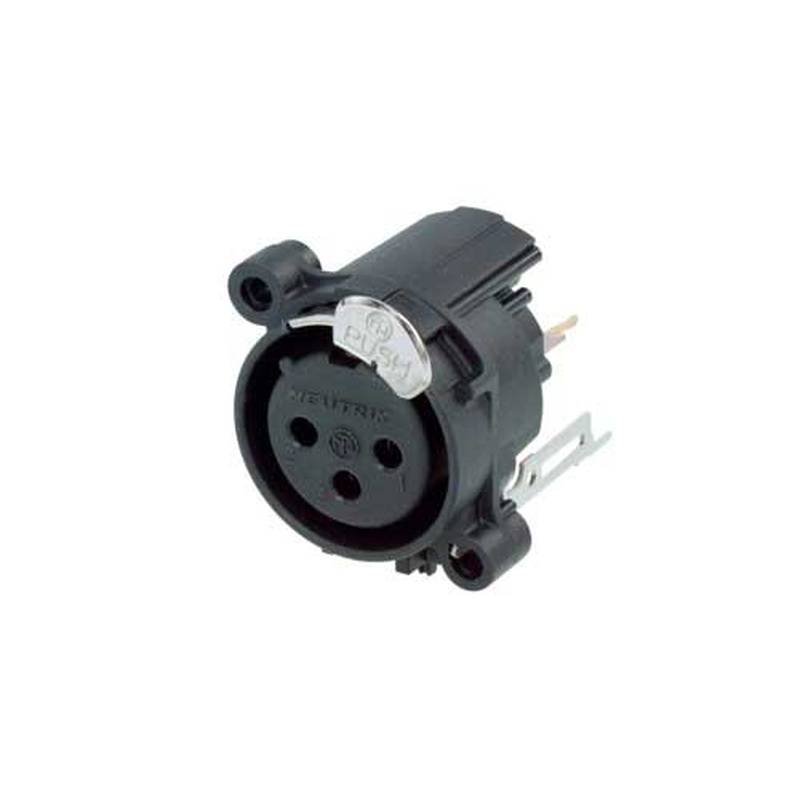

El NC3FAV2-DA es un conector de chasis XLR hembra de 3 pines, diseñado para la serie A y pensado para ofrecer una solución robusta y económica en aplicaciones de audio profesional.
Con un acabado negro y contactos en oro, este conector garantiza una excelente conductividad y resistencia a la corrosión. Su montaje vertical en PCB y su cuerpo redondo de plástico permiten una integración sencilla y un ahorro de espacio, mientras que el diseño de contacto tipo tulipán con alta presión asegura una durabilidad máxima y una conexión fiable a lo largo del tiempo.
Entre sus ventajas técnicas destacan la conexión a tierra independiente, que se enlaza con la carcasa del conector y el panel frontal sin tocar el pin 1, reduciendo la posibilidad de interferencias. Los receptáculos XLR son más pequeños, lo que permite una mayor densidad de empaquetado (23 mm entre centros) y una instalación más compacta.
El recorte del panel frontal y la compatibilidad del diseño de PCB al 100 % con la serie A garantizan una instalación sin complicaciones. Además, el sistema de pestillo de empuje asimétrico ahorra aproximadamente un 20 % de espacio, ideal para diseños con restricciones de tamaño.
La carcasa de poliamida ofrece resistencia mecánica y térmica, mientras que las especificaciones ambientales (UL94 V‑0, IEC 61076‑2‑103, IP 40) aseguran que el conector cumpla con los estándares de seguridad y protección exigidos en entornos industriales y de estudio.
Especificaciones:
- Tipo: Conector de chasis XLR hembra 3 pines (Serie A)
- Color: Negro
- Contactos: Oro
- Montaje: Vertical en PCB
- Cuerpo: Redondo de plástico económico
- Conexión a tierra: Separada, conectada a carcasa y panel frontal, sin conexión al pin 1
- Receptáculos XLR: Reducidos, densidad de empaquetado 23 mm entre centros
- Diseño de contacto: Tulipán, alta presión
- Panel frontal: Recortado
- PCB: 100 % compatible con la serie A
- Pestillo: Asimétrico, ahorro de espacio ~20 %
- Material de carcasa: Poliamida
- Inflamabilidad: UL94 V‑0
- Norma: IEC 61076‑2‑103
- Protección: IP 40
- Rango térmico: –30 °C a +80 °C
/
