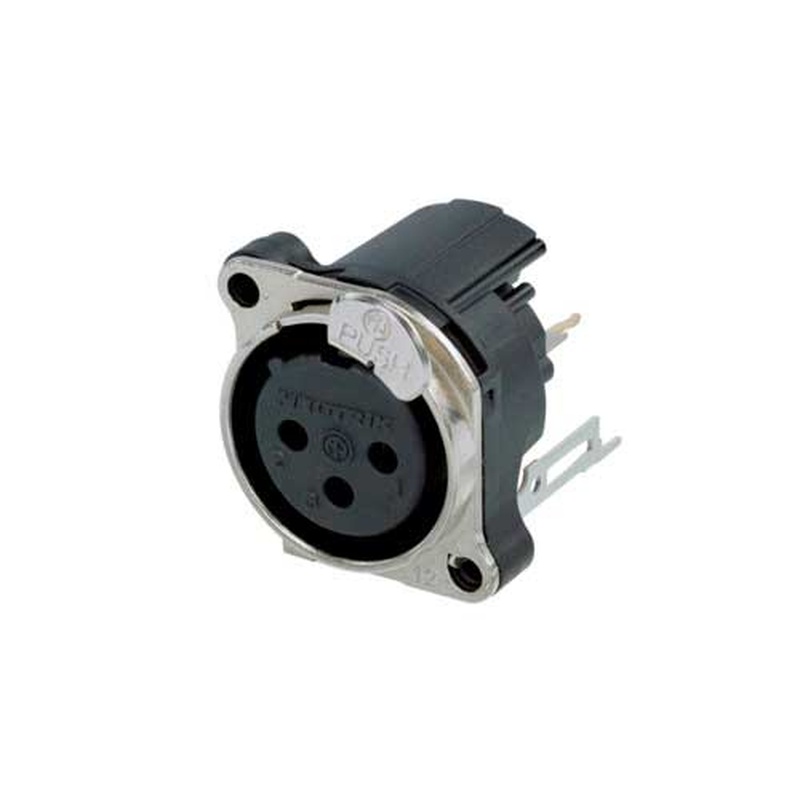

El NC3FBV2-DA es un conector de chasis XLR hembra de 3 pines, diseñado para aplicaciones de audio profesional que requieren una conexión robusta y fiable. Con su acabado en níquel y contactos de oro, ofrece una excelente conductividad y resistencia a la corrosión, garantizando un rendimiento consistente a lo largo del tiempo.
Este conector pertenece a la Serie B y está pensado para montaje vertical en PCB, lo que reduce el espacio ocupado y facilita la integración en diseños compactos. La conexión a tierra se realiza mediante un contacto separado que se enlaza a la carcasa del conector y al panel frontal, sin interferir con el pin 1, lo que mejora la disipación de ruido y protege contra interferencias electromagnéticas.
Al contar con receptáculos XLR más pequeños, el NC3FBV2-DA permite una mayor densidad de empaquetado, ideal para sistemas con limitaciones de espacio. Su diseño de contacto tipo Tulipán con alta presión asegura una durabilidad máxima y una conexión fiable incluso bajo vibraciones. Además, la brida de montaje metálica proporciona un contacto de tierra circunferencial continuo con el chasis, reforzando la protección EMC y RF.
El sistema de pestillo de empuje asimétrico ahorra espacio adicional y facilita el montaje y desmontaje sin herramientas especiales. Fabricado con inserto de poliamida y carcasa de zinc, el conector combina resistencia mecánica con bajo peso. Sus especificaciones ambientales cumplen con la norma UL 94 V-0 de inflamabilidad, IEC 61076-2-103, protección IP 40 y soporta temperaturas de -30 °C a +80 °C.
Especificaciones:
- Color: níquel
- Contactos: oro
- Montaje: vertical en PCB
- Conexión a tierra: contacto separado, sin conexión al pin 1
- Receptáculos XLR: más pequeños, mayor densidad
- Tipo de contacto: Tulipán con alta presión
- Brida de montaje: metálica, tierra circunferencial
- Materiales: inserto de poliamida, carcasa de zinc
- Inflamabilidad: UL 94 V‑0
- Norma: IEC 61076‑2‑103
- Protección: IP 40
- Rango de temperatura: –30 °C a +80 °C
/
