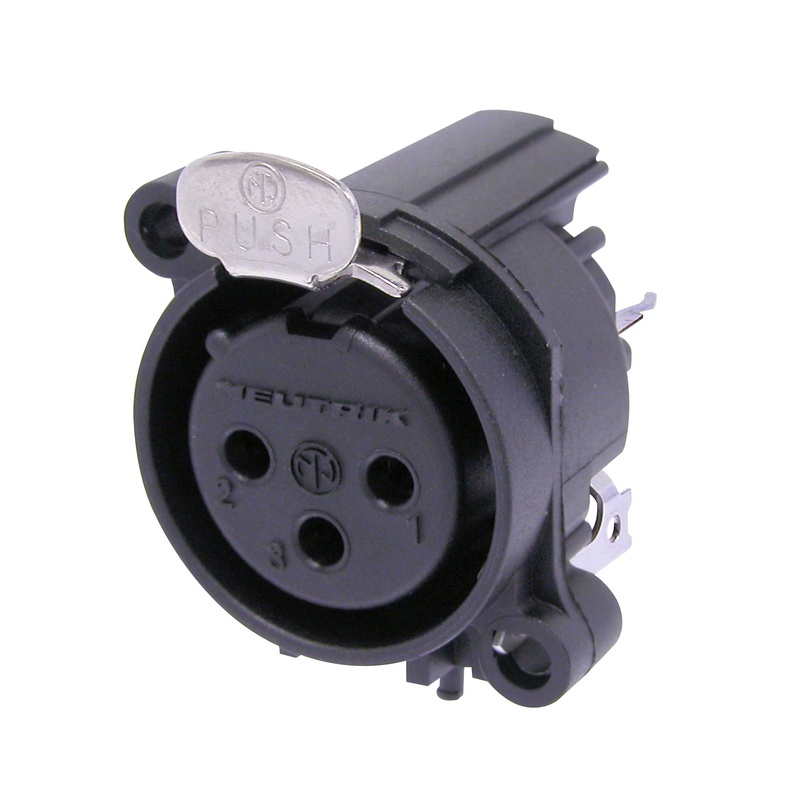

El NC3FAAV1 es un conector de chasis XLR hembra de 3 pines, diseñado para ofrecer una conexión sólida y fiable en entornos de audio profesional. Fabricado en la serie AA, este conector combina la estética clásica del color negro con contactos de oro que garantizan una conducción de señal óptima y resistencia a la corrosión.
Su montaje vertical en PCB facilita la integración en placas de circuito de forma compacta y ordenada, mientras que el cuerpo redondo de plástico reduce costos sin sacrificar la durabilidad. El pin 1 actúa como tierra, conectado directamente al panel frontal y a la carcasa del conector, eliminando la necesidad de un contacto a tierra independiente y simplificando el diseño.
El diseño de contacto tipo Tulipán con alta presión asegura una conexión estable y prolongada, ideal para aplicaciones que demandan repetidas inserciones y retiradas. Además, el conector incluye un pestillo de bloqueo montado que protege contra desconexiones accidentales, y su carcasa de poliamida ofrece resistencia mecánica y térmica.
Con especificaciones ambientales que cumplen con la inflamabilidad UL 94 HB, la norma IEC 61076‑2‑103, protección IP 40 y un rango de temperatura de –30 °C a +80 °C, el NC3FAAV1 está preparado para operar en una amplia variedad de entornos, desde estudios de grabación hasta escenarios de conciertos en vivo.
Especificaciones:
- Tipo: Conector de chasis XLR hembra 3 pines (Serie AA)
- Color: Negro
- Contactos: Oro
- Montaje: Vertical en PCB
- Cuerpo: Redondo de plástico
- Conexión a tierra: Pin 1 conectado al panel frontal y carcasa
- Diseño de contacto: Tulipán con alta presión
- Compatibilidad PCB: 100% con la serie A
- Pestillo de bloqueo: Montado
- Carcasa: Poliamida
- Inflamabilidad: UL 94 HB
- Norma: IEC 61076‑2‑103
- Protección: IP 40
- Rango de temperatura: –30 °C a +80 °C
/
