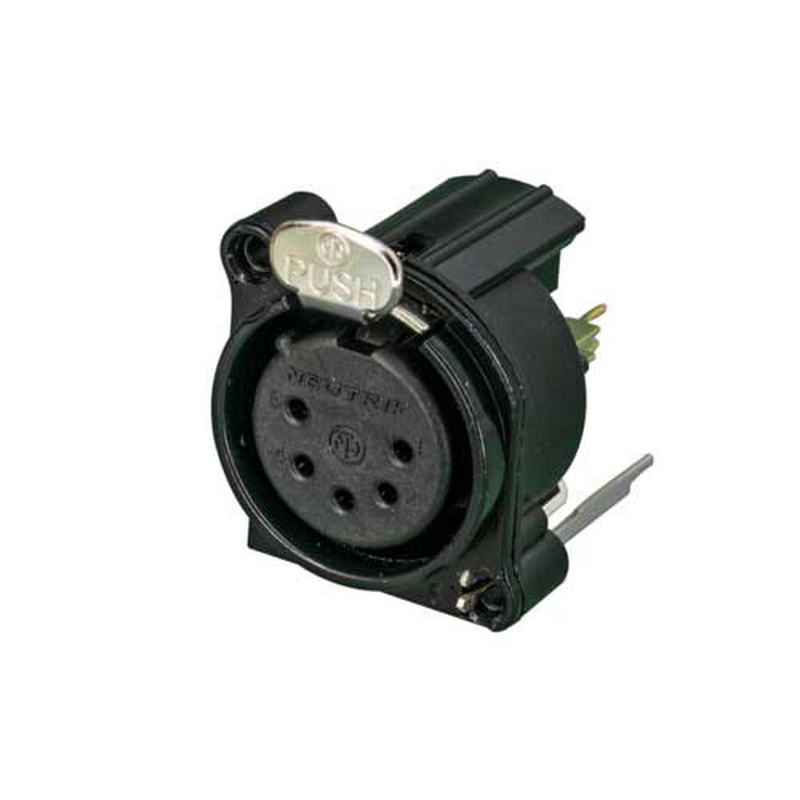

El NC5FBV-B es un conector de chasis XLR hembra de 5 pines, serie B, diseñado para ofrecer máxima fiabilidad y rendimiento en entornos de audio profesional. Con un acabado negro y contactos de oro, garantiza una excelente conductividad y resistencia a la corrosión, mientras que su montaje vertical en PCB facilita la integración en placas de circuito de alta densidad.
Su brida de montaje metálica incorpora un contacto de tierra circunferencial continuo que se conecta al chasis, proporcionando una protección superior contra interferencias electromagnéticas (EMC) y de radiofrecuencia (RF). Además, el receptáculo XLR más compacto permite una mayor densidad de empaquetado en equipos de transmisión y sistemas de audio de alta potencia.
El diseño incluye una conexión a tierra separada para la carcasa del conector y el panel frontal, evitando la conexión al pin 1 y reduciendo potenciales problemas de ruido. Los contactos tipo horquilla presentan un nuevo diseño que mejora la estabilidad mecánica y la continuidad eléctrica.
Para garantizar la seguridad y la integridad del cableado, el conector cuenta con un dispositivo de bloqueo mediante cerradura de pestillo, evitando desconexiones accidentales durante la operación. Los materiales de construcción, anillo de zinc y inserto de poliamida, aseguran durabilidad y resistencia a la fatiga.
El NC5FBV-B cumple con estrictas normas ambientales: inflamabilidad UL 94 V‑0, norma IEC 61076‑2‑103, protección IP 40 y un rango de temperatura de –30 °C a +80 °C, lo que lo hace apto para entornos industriales y de transmisión exigentes.
Especificaciones:
- Tipo: Conector de chasis XLR hembra de 5 pines
- Serie: B
- Color: Negro
- Contactos: Oro
- Montaje: Vertical en PCB
- Brida: Metálica con tierra circunferencial continua
- Receptáculo: XLR compacto, mayor densidad de empaquetado
- Conexión a tierra: Separada para carcasa y panel frontal, sin conexión al pin 1
- Contactos: Tipo horquilla, nuevo diseño
- Bloqueo: Cerradura de pestillo
- Materiales: Anillo de zinc, inserto de poliamida
- Inflamabilidad: UL 94 V‑0
- Norma: IEC 61076‑2‑103
- Protección: IP 40
- Rango de temperatura: –30 °C a +80 °C
/
