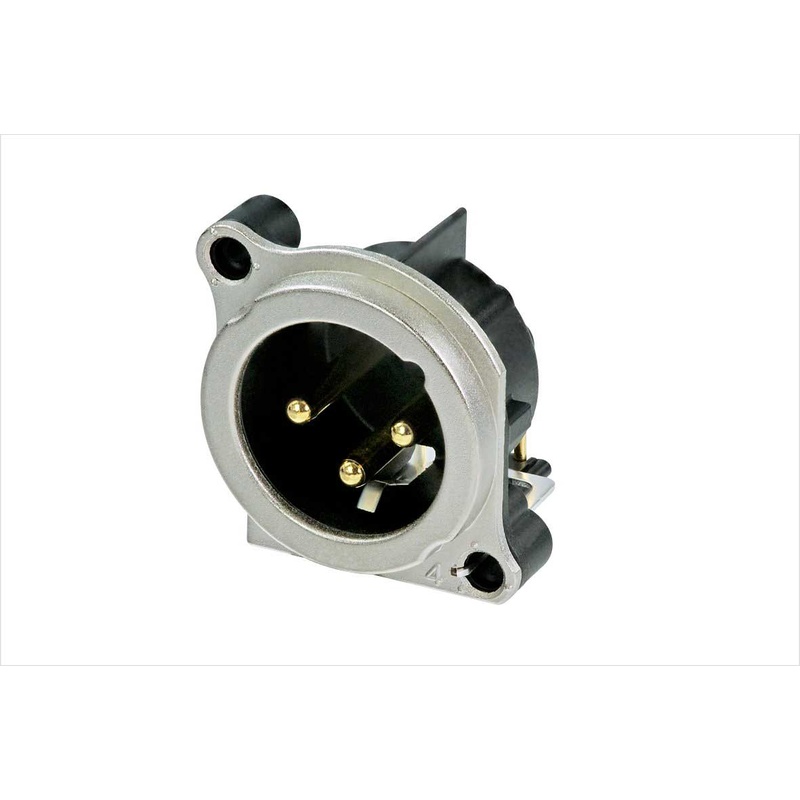

El conector de chasis XLR macho de 3 pines NC3MBH, perteneciente a la Serie B, es la solución definitiva para profesionales del audio que requieren una conexión fiable, duradera y de alto rendimiento. Su diseño en color níquel con contactos en oro garantiza una excelente conductividad y resistencia a la corrosión, mientras que la brida de montaje de metal con contacto de tierra circunferencial continuo ofrece una protección superior contra interferencias electromagnéticas (EMC) y de radiofrecuencia (RF).
La disposición horizontal en PCB facilita una integración limpia y compacta en sistemas de paneles frontales, y la lengüeta de retención de acero asegura que el conector permanezca firmemente en su lugar incluso bajo vibraciones intensas. Además, el contacto de masa separado, conectado a la carcasa del conector y al panel frontal, brinda una ruta de tierra estable sin interferir con el pin 1, optimizando la integridad de la señal.
Con un receptáculo XLR más pequeño y una mayor densidad de empaquetado, el NC3MBH permite una instalación más eficiente en espacios reducidos, ideal para equipos de control de audio, sistemas de intercomunicaciones y aplicaciones de señalización industrial. El dispositivo de bloqueo mediante cerradura de pestillo protege contra desconexiones accidentales, garantizando una operación segura y confiable.
Fabricado con carcasa de zinc y cumpliendo con las normas UL 94 V‑0 y IEC 61076‑2 103, el conector NC3MBH ofrece una excelente resistencia al fuego y a la humedad. Su clasificación IP 40 y su rango de temperatura de ‑30 °C a +80 °C lo hacen apto para entornos exigentes, desde estudios de grabación hasta instalaciones industriales.
Especificaciones:
- Serie: B
- Color: níquel con contactos en oro
- Montaje: horizontal en PCB
- Brida de montaje: metal con contacto de tierra circunferencial continuo con el chasis
- Lengüeta de retención: acero
- Contacto de masa separado: conectado a la carcasa y al panel frontal, sin conexión al pin 1
- Receptáculo XLR: más pequeño, mayor densidad de empaquetado
- Bloqueo: cerradura de pestillo
- Carcasa: zinc
- Inflamabilidad: UL 94 V‑0
- Norma: IEC 61076‑2 103
- Protección IP: 40
- Rango de temperatura: ‑30 °C → +80 °C
/
